该系列干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与电容器相串联后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。

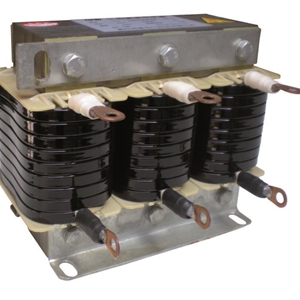

¤ 该电抗器分为三相和单相两种，均为铁心干式。
¤ 铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
¤ 线圈采用H 级或C 级漆包扁线绕制，排列紧密且均匀，外表不包绝缘层，具有美感且有较好的散热性能。
¤ 电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H 级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有较高的耐热等级，可确保电抗器在高温下亦能安全低噪音地运行。
¤ 电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
¤ 外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。

¤ 可用于400V、660V 系统。

¤ 电抗率的种类：1%、6%、12%
¤ 额定绝缘水平3kV/min。
¤ 电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。

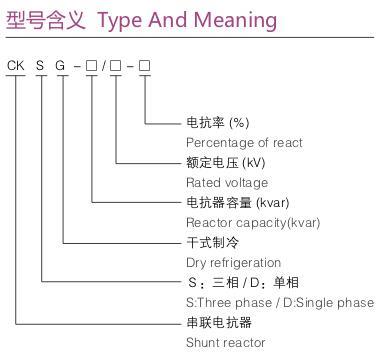

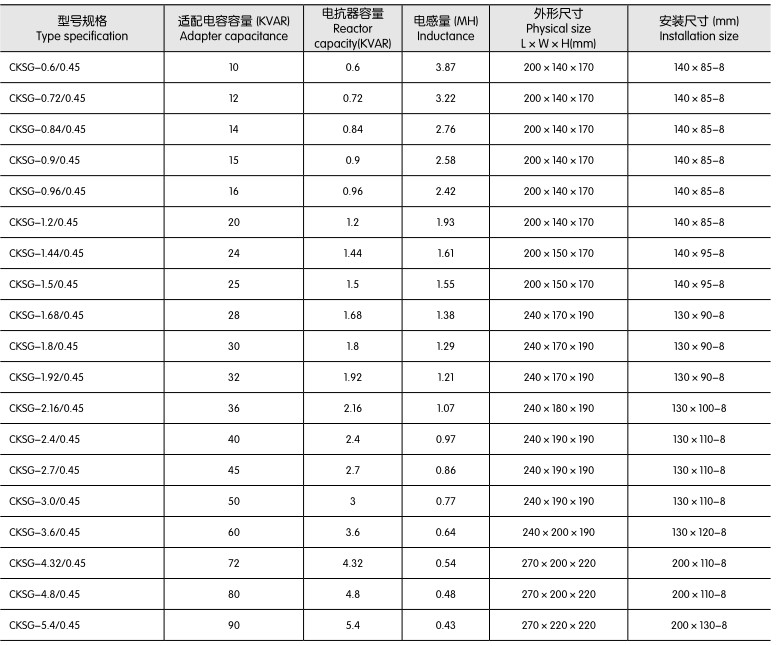

● 低压三相串联电抗器CKSG 系列(6%) 参数表

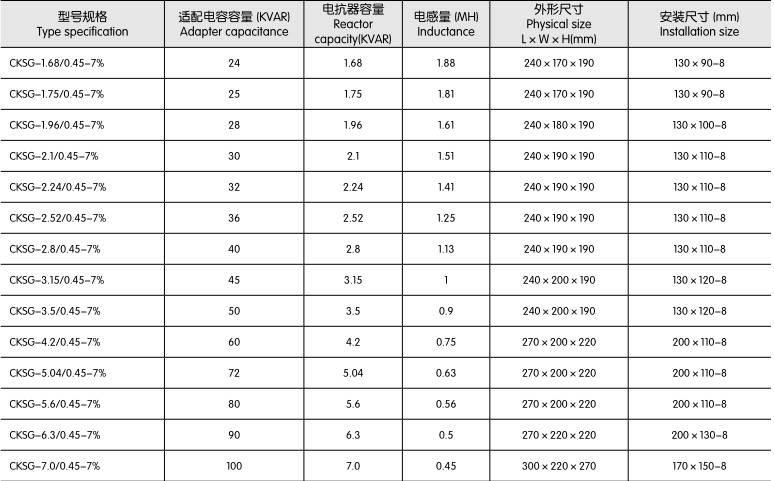

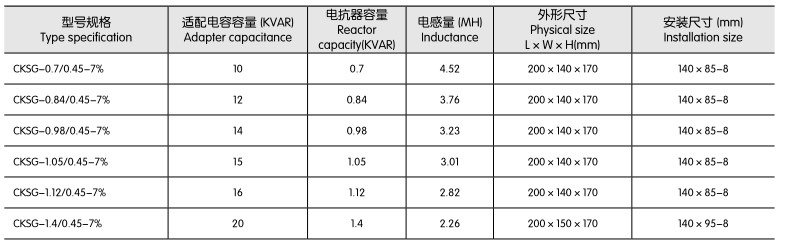

● 低压三相串联电抗器CKSG 系列(7%) 参数表

● 低压三相串联电抗器CKSG 系列(14%) 参数表

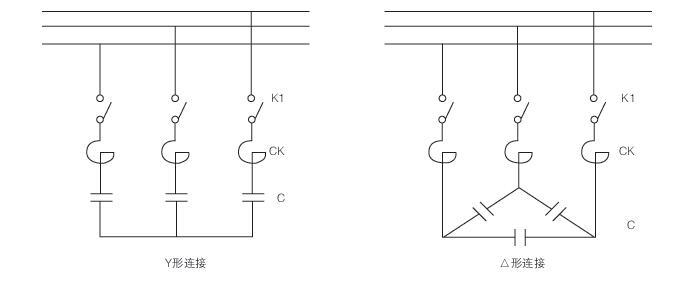

接线方式

安装尺寸示意图

¤ 海拔高度不超过2000 米。

¤ 运行环境温度-25 ℃ ～ +45 ℃，相对湿度不超过90%。
¤ 周围无有害气体，无易燃易爆物品。
¤ 周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
